Introduction
Le micromodule Shelly 1L compatible Jeedom fonctionne en Wifi et vous permet de convertir très facilement vos lumières existantes en lumières intelligentes. Ce module présente l’avantage d’être compatible avec un câblage avec et sans neutre.
Ce micromodule est également utilisable avec l’application Shelly Cloud, disponible sur l’App Store et Google Play.
Fiche technique
Voici les caractéristiques du micromodule Shelly 1L compatible avec Jeedom :
- Alimentation: 110-230V ± 10%, 50 / 60Hz
- Charge maximale: 4,1 A (5 A pour un fonctionnement court)
- Charge minimale (pas de neutre connecté, sans bypass): charge résistive 20W
- Consommation électrique: <1 W
- Puissance du signal radio: 1mW
- Protocole sans fil / WiFi: 802.11 b/g/n (2,4 GHz)
- Fréquence: 2400 – 2500 MHz
- Plage de fonctionnement (en fonction de la construction locale):
- jusqu’à 50 m en extérieur
- jusqu’à 30 m à l’intérieur
- Température de fonctionnement: 0 – 40 ° C
- Dimensions (Hxlxp): 42 x 36 x 14 mm
- Conforme aux normes de l’UE:
- RE Directive 2014/53/UE
- LVD 2014/35/EU
- EMC 2004/108/WE
- RoHS2 2011/65/UE
Tarif et disponibilité
Le micromodule Shelly 1L compatible avec Jeedom est disponible chez Domadoo.

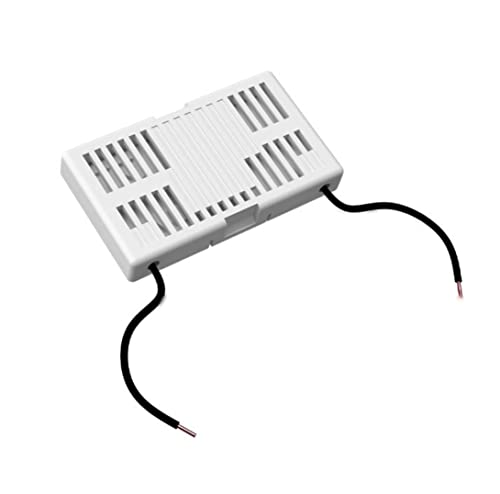

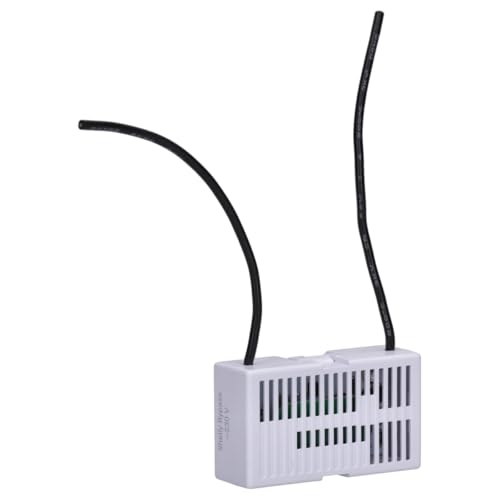

A noter que si la consommation d’énergie est inférieure à 10W avec un câblage sans neutre, vous devrez utiliser un bypass. Ce dernier est également disponible chez Domadoo.
 |  |
Micromodule Wifi Shelly 1L compatible sans neutre Acheter | Bypass pour Shelly 1L compatible sans neutre Acheter |
Je vous conseille aussi de changer votre boite d’encastrement au profit d’une boite pour micromodule. Vous aurez alors davantage d’espace derrière votre prise ou votre interrupteur.
Vous trouverez également ces produits chez Amazon.
- Contenu : 1 pièce
- Conforme RT2012 - étanchéité à lair parfaite
- Shelly Plus 1PM est un relais interrupteur et commutateur intelligent, conçu pour automatiser vos lampes, appareils et équipements électriques et pour en mesurer la consommation à la fois ; Doté d'un wattmètre précis, Shelly Plus 1PM dispose aussi d’une fonction de stockage des données dans le Cloud Shelly et d'une compatibilité avec la plupart des web protocoles et assitants vocaux
Installation du micromodule
Respectez les schémas de câblage fournis avec la notice. Celui-ci diffère selon si vous avez un câblage avec ou sans neutre, avec l’ajout du bypass si votre consommation est inférieure à 10W.
Inclusion du micromodule dans le réseau
Vous devez à présent inclure votre micromodule dans votre réseau pour que celui-ci possède une adresse IP à définir dans Jeedom. Pour ce faire, utilisez l’application Shelly Cloud disponible sur l’App Store et Google Play.
Commencez par démarrer l’application et connectez-vous (créez un compte si c’est votre premier module Shelly). L’application vous demanderez également de créer une pièce.
Appuyez ensuite sur le bouton de menu en haut à droite, puis sur « Add device« . Sélectionnez ensuite le SSID (réseau Wifi) dans lequel inclure votre équipement.
Sélectionnez votre module Shelly 1L, ce dernier sera alors correctement inclus dans le réseau.
Récupérer l’adresse IP du micromodule
Le micromodule étant ajouté sur votre réseau, vous devez maintenant récupérer son adresse IP afin de l’intégrer dans votre installation Jeedom.
Il existe plusieurs manières d’y parvenir (via un logiciel de scan sur PC ou avec une application de téléphone), mais vous pouvez le faire nativement avec votre modem.
Ici par exemple, je liste depuis ma Livebox les équipements connectés en Wifi. On retrouve bien le Shelly 1L en dernier équipement.
En le sélectionnant, je retrouve bien l’adresse IP du module.
Nous pouvons à présent préparer l’environnement Jeedom.
Préparation de l’environnement Jeedom
L’intégration dans Jeedom sera réalisée avec le plugin Shelly. Pour l’installez, accédez d’abord au Market de Jeedom.
Procédez ensuite à l’installation du plugin Shelly (5€).
Accédez à la configuration du plugin lorsque Jeedom vous le propose.
Activez le nouveau plugin.
Votre environnement est maintenant prêt à inclure votre micromodule.
Inclusion du micromodule dans Jeedom
Sélectionnez dans un premier temps votre plugin Shelly.
Cliquez ensuite sur le bouton permettant d’ajouter un équipement. Définissez un nom pour votre équipement puis validez.
Activez votre équipement et renseignez l’adresse IP de votre Shelly 1L récupérée précédemment. Prenez également soin de choisir le type Shelly 1. Vous pouvez également le rendre visible et sélectionner l’objet parent de votre choix (pour le retrouver dans votre dashboard), puis sauvegardez.
Accédez ensuite à l’onglet « Commandes » pour activer l’affichage de celles que vous souhaitez retrouver sur votre dashboard.
Accédez ensuite au dashboard pour observer le résultat.
Pour aller plus loin
Configuration du module via l’interface web
Il est possible d’accéder à certains paramètres via l’interface web. Celle-ci est accessible en accédant à l’adresse IP du module via votre navigateur, ou bien en sélectionnant votre plugin Shelly dans Jeedom
Sélectionnez ensuite votre équipement.
Cliquez sur le bouton « Ouvrir page web » situé à droite du nom du module.
Vous accéderez alors à cette interface.
Vous pourrez, à partir de là, accéder à une multitude d’options intéressantes, telles que :
- Configurer un minuteur pour éteindre votre lumière X secondes après qu’elle soit allumée.
- Configurer une programmation (pour on/off à une certaine heure de la journée).
- Vérifier le signal Wifi du micromodule.
- Mettre à jour le firmware du micromodule.
- Activer le Cloud.
- Accéder à une URL lors d’un on/off (avec détection d’une pression longue ou courte).
- Réinitialiser le micromodule.
Il est également important de noter que Jeedom récupère le changement d’état en cas de on/off depuis l’interface web.
Eteindre les lumières en votre absence
Vous pouvez utiliser le plugin Alarme de sorte à ce que votre lumière s’éteigne quand l’alarme est activée. Si vous souhaitez en savoir plus sur l’utilisation de ce plugin, je vous invite à suivre ce lien.
Accédez au plugin Alarme.
Sélectionnez votre alarme.
Accédez ensuite au menu « Activation OK » puis cliquez sur « Ajouter action lors de l’activation » (en vert). Cela aura pour effet de laisser la lumière allumée le temps que vous sortez de chez vous. La lumière s’éteindra alors selon le délai que vous avez configuré dans vos zones.
Recherchez ensuite votre micromodule Shelly 1L afin d’y sélectionner la commande « Eteindre« .
Sauvegardez votre modification.
Programmation depuis Jeedom
Si vous souhaitez allumer ou éteindre votre lumière via une programmation faite par scénario, et non pas via le module directement, accédez d’abord à vos scénarios. Dans cet exemple je vais éteindre la lumière le soir à 23h.
Créez ensuite un scénario dans Jeedom via le bouton « Ajouter« .
Choisissez un mode de scénario programmé en ajoutant une programmation. Cliquez ensuite sur le « ? » pour définir la récurrence.
Dans l’onglet « Scénario« , ajoutez un bloc d’action en recherchez votre module Shelly 1L avec la commande « Eteindre« .
Sauvegardez ensuite vos modifications.
En conclusion
Le micromodule Shelly 1L compatible avec Jeedom est un micromodule qui rempli parfaitement son rôle et propose une multitudes d’options et informations intéressantes pour un prix très attractif.
Par ailleurs, l’intégration dans Jeedom via l’application mobile est très simple et rapide.
Les fonctionnalités internes au module (comme la programmation ou le timer) sont d’excellentes fonctionnalités pour quiconque craint des problèmes de communications Wifi entre le module et Jeedom.
Si vous recherchez des modules fonctionnant en Wifi pour votre domotique, je ne peux que vous le conseiller (notamment si vous avez besoin d’un micromodule fonctionnant sans neutre). Si toutefois vous recherchez un module qui intègre également une mesure de la consommation, il vous faudra alors le Shelly Plus 1PM (pour lequel il est nécessaire d’avoir un fil neutre).
| |
