Pourquoi ?
Si vous utilisez Jeedom comme alarme, pour piloter vos chauffages, votre VMC, l’ouverture/fermeture de volets, etc… vous savez qu’il est important de maintenir au maximum votre installation. L’onduleur vous permettra justement de garder en fonctionnement votre installation de façon temporaire en cas de coupure électrique et Jeedom d’être alerté en cas de coupure.
Le plugin Onduleur (APC) permet, quant à lui, de récupérer des informations sur votre onduleur et donc de pouvoir vous alerter, notamment en cas de coupure électrique par exemple.
Comment ?
Dans un premier temps, vous aurez évidemment besoin d’un onduleur. Il en existe trois types :
- L’onduleur Off-Line : ce sont généralement des onduleurs premier prix, passif lorsque l’installation électrique est fonctionnelle et basculant sur batterie dans le cas contraire. Ils ont cependant un délai de communication relativement élevé (<6ms) et ne permettent pas de réguler la tension de l’équipement protégé.
- L’onduleur In-Line ou Line Interactive : ces onduleurs répondent aux même besoins que les onduleurs Off-Line mais ont l’avantage de proposer un temps de communication plus faible (<2ms) et permettent de réguler la tension de l’équipement que l’on protège. Le prix peut être légèrement plus élevé que les onduleurs Off-Line.
- L’onduleur On-Line : ces onduleurs régulent la tension en permanence et n’ont pas de délai de communication. Ils sont cependant bien plus coûteux à l’achat.

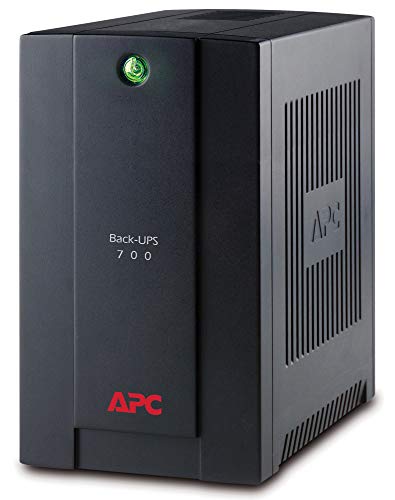

Me concernant, je vous conseil un onduleur In-Line BX700U proposant un excellent rapport qualité/prix pour ce type d’onduleur avec 3 prises protégées (de quoi y mettre notamment votre Jeedom et votre modem notamment) :
- La gamme APC Back-UPS BX offre une protection de l'alimentation pour les réseaux sans fil, les ordinateurs, les consoles de jeux, ainsi que d'autres appareils électroniques.Capacité volt-amp-heure de la batterie: 81
Une fois l’onduleur branché, procédez à l’installation du plugin Onduleur APC (gratuit) sur Jeedom depuis le Market.
Activez-le si Jeedom vous le demande. Cette action installera automatiquement la dépendance apcupsd et créera votre premier équipement.
Accédez ensuite à la gestion des équipements du plugin.
Sélectionnez ensuite l’équipement créé par défaut.
Si ce n’est pas déjà fait, activez-le et rendez-le visible si vous souhaitez l’observer depuis le dashboard.
Le plugin vous demande ensuite trois paramètres :
- L’adresse apcupsd : 127.0.0.1 (adresse par défaut).
- Le port apcupsd : 3551 (port par défaut).
- Puissance de l’onduleur : a renseigner selon le modèle choisi.
Sauvegardez ensuite vos modifications.
Vous trouverez ensuite votre onduleur dans votre dashboard.
Pour aller plus loin
Etre alerté en cas de coupure électrique
Sélectionnez dans un premier temps votre onduleur dans la liste des équipements du plugin.
Cliquez ensuite sur l’onglet « Commandes » de l’équipement.
Accédez ensuite à la configuration de la commande « Charge » de l’onduleur.
Rendez-vous ensuite dans l’onglet « Configuration« .
Créez ensuite une action sur valeur de sorte à recevoir une alerte quand la commande « Charge » passe à 0 puis sauvegardez.
Dans cet exemple, je passe par le plugin FBbot de sorte à recevoir la notification sur Messenger.
Éteindre Jeedom en cas de batterie faible
Cette action vous permettra d’éteindre correctement Jeedom avant que la batterie de l’onduleur soit à 0%.
Pour ce faire, de la même façon que précédemment, sélectionnez votre onduleur dans la liste des équipements du plugin.
Cliquez ensuite sur l’onglet « Commandes » de l’équipement.
Accédez ensuite à la configuration de la commande « Batterie » de l’onduleur.
Rendez-vous ensuite dans l’onglet « Configuration« .
Créez ensuite une action sur valeur lorsque la valeur de la commande « Batterie » est inférieur à 20% puis sauvegardez.
- La gamme APC Back-UPS BX offre une protection de l'alimentation pour les réseaux sans fil, les ordinateurs, les consoles de jeux, ainsi que d'autres appareils électroniques.Capacité volt-amp-heure de la batterie: 81
Bonjour,
Pour l’alerte « Coupure de courant » je vous conseille d’utiliser l’info « Evènement » de l’onduleur.
L’info « Charge » correspond a la charge, soit x% des xVA de l’équipement.
Scénario coupure de courant déclenché sur le trigger :
#[Monitoring][Onduleur][Evènement]# == « powerout »
Scénario rétablissement du courant déclenché sur le trigger :
#[Monitoring][Onduleur][Evènement]# == « mainsback »
Cdlt,
Florian
Merci pour ce feedback 👌😁
Bonjour,
Merci pour le Tuto.
Comment fait on pour redémarrer automatiquement dans l’hypothèse où le courant revienne alors que l’onduleur a entre 0% et ici 20% de batterie ?
Il me semble que dans ce cas, le raspberry est toujours alimenté donc ne redémarrera pas (voir message quand on demande l’extinction et qui dit de débrancher et rebrancher).
Cyril
Hello, merci pour ton message 🙂 malheureusement je n’ai pas la réponse. Impossible de se baser sur Jeedom qui sera Off. Si la criticité l’exige, plutôt opter pour un NUC + Proxmox avec qui va gérer les événements de l’onduleur et avec lequel du pourra stopper la VM de Jeedom à, par exemple, 20% de batterie, garder Proxmox actif, et relancer la VM Jeedom si le courant revient à 10% de batterie par exemple. Plus d’infos : https://jeedomiser.fr/article/installer-jeedom-et-proxmox-6-sur-un-nuc/
Bonjour,
Il est écrit dans ce tuto : Le port apcupsd : 35551 (port par défaut).
Il faut 3551
Bonjour,
En effet, petite coquille, merci pour la remarque. C’est corrigé 🙂
Bonjour, l’onduleur APC Back-UPS BX – BX700U-FR – Onduleur 700VA est en rupture ( visiblement « plu » fabriqué …. ). Est ce que vous savez si celui : APC Back-UPS BX 750VA – Prises FR (https://www.materiel.net/produit/202101270093.html) sera auissi « compatible avec le plugin, et connectable à jeedom de la meme facon.
PS : j’ai perdu le courant pendant mes conges ( disjoncteur a sauté pendant un orage ….) et du coup , on a perdu le contenu de 2 congélos ….
Merci bcp 😉
Hello, il est fort probable qu’il soit compatible. Essayez de voir si vous avez un délai pour retourner le produit dans le cas contraire 🙂 Attention cependant, l’onduleur ne permettra pas de maintenir en fonctionnement des congélos pendant plusieurs heures en plus du Jeedom et d’un modem/routeur. Il sert surtout a être prévenu de la coupure (de quoi prévenir qqn de son entourage qu’il peut se servir par exemple) et éteindre proprement le Jeedom 😉
YESSSSS, c’est parfaitement l’idée …. ( etre prevenu pour prevenir qq’un … 😉 ).
Ne mettre que jeedom et la box internet dessus pour recevoir une alerte telegram ….
Ca fait « riche » , mais y’avait pour plus cher dans le congel que le prix de cet onduleur …
Merci pour la réponse.
Bon bah je l’ai recu … et j’arrive pas à faire marcher 😉
( Onduleur APC Back UPS 1200VA – BX1200MI)
Ce que j’ai compris ( et fait ) :
branchement electrique et demarrage de l’onduleur
connexion de l’onduleur via la cable fourni ( USB A dans l’onduleur – vers USB – B dans ma box jeedom – j’avais initialement branché un RJ45 dans la prise « in », mais visiblement ca cause pas en IP , ma box ne lui a jamais attribué une IP :D).
installation – reinstallation / activation du plugin APC de lunarok …
Bah ca remonte pas oO . Je suis pas foutu de voir ce qui est bien pris en compte/branché en USB sur ma box jeedom … ( j’ai cherché , en vain pour le moment …).
Voila, si y’a un truc tout con que je ne n’aurais pas fait … suis preneur de tous conseils ;).
Merci les gens ;).
